SandForce SF2281主控ssd開卡圖文教程—適用于所有SF-2000系列

發布時間:2022-04-28 文章來源:xp下載站 瀏覽:

U盤的稱呼最早來源于朗科科技生產的一種新型存儲設備，名曰“優盤”，使用USB接口進行連接。U盤連接到電腦的USB接口后，U盤的資料可與電腦交換。而之后生產的類似技術的設備由于朗科已進行專利注冊，而不能再稱之為“優盤”，而改稱“U盤”。后來，U盤這個稱呼因其簡單易記而因而廣為人知，是移動存儲設備之一�，F在市面上出現了許多支持多種端口的U盤，即三通U盤（USB電腦端口、iOS蘋果接口、安卓接口）。

     SSD固態硬盤的開卡工作相對U盤來說要麻煩很多，但如果有教程的話就不算難了，下面就以SF2281主控的ssd為例教大家如何進行開卡教程。

              在對SF2000 系列準備開卡之前請先準備安裝一臺Fedora14 32bit 系統的電腦，最好系統下載DVD
               版本的裝，另外把下面相應的工具和FW 下載下來，就可以開始下面的開卡了.
              準備開卡的ssd的信息如下：
               設備標簽                                      3:0:0:0
               FLASH 信息                                  Micron25 MLC BGA 8xMT29F256G08CMCABH2
               配置ID                                      22034
              操作系統                                       32 ‐Bit, Fedora Core 14,
               FW 版本                                     FW_SF-2000_MP_3-3-2_Client
               工具版本                                      SF_Genesisv1.5.21.20110919

               工具下載地址：




               LIC


               FW



               ECLI



            開卡步驟
            在開卡之前需要知道一些linux 一些命令的簡單用法,假設現 你已經具備了這方面的能力;
            進入系統，打開 應用程序->系統工具->終端

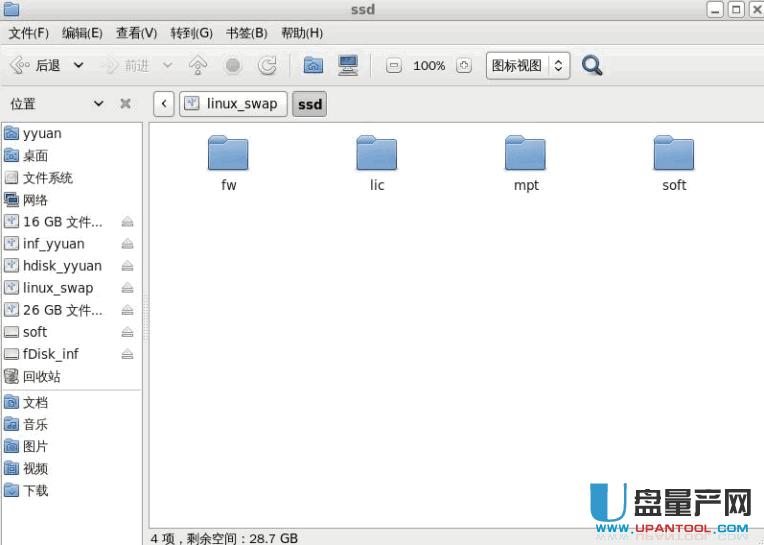

            在一個用戶目錄下建立相應的目錄，并把FW，lic 文件拷貝到里面，建好的目錄如下:

SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列


            Fw ：用來存放最源始的.dfp 文件
            Lic： 存放licence 文件
            Mpt：存放生成的.mfp 和configuration 文件
            Soft ： 存放開卡的工具

            1. 安裝相應的軟件;
             Su
             輸入密碼
            切換到root 權限
            解壓Genesis 要用到的安裝包.rar ,進入到解壓的目錄運行,按裝下面 幾個文件.
                rpm –i lsscsi-0.23-2.fc14.i686.rpm
                rpm –i mailx-12.5-1.fc14.i686.rpm
                rpm –i sg3_ utils-1.29-1.fc14.i686.rpm
                rpm –i smartmontools-5.40-5.fc14.i686.rpm
            或
                   yum install lsscsi
                   yum install smartmontools
                   yum install sg3_ utils

               2.針對一些主板有時候不能成功開卡的問題，可以把SATA  口設置成1.5G 具體方法如下.

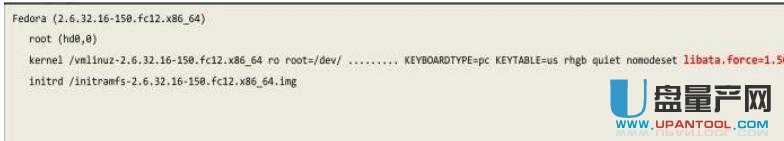

               1).Vim /boot/grub/grub.conf

               2).修改文件

SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列
               3).重啟電腦

               2. 生成.DFP 文件
                  解壓SF_Genesis_v1.5.2.zip，進入到解壓的目錄
                  >   cd SF_Genesis-v1.5.21.20110919-fc14-32bit/;
                  >   ./SF_OEM_ PackageManager
SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列

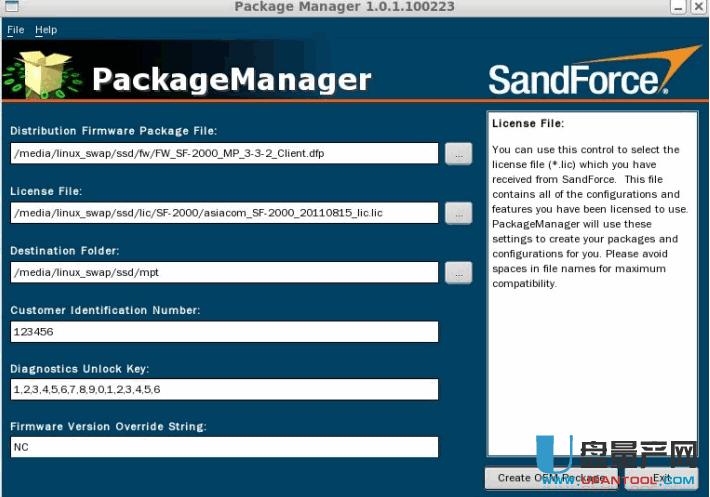

               按上圖所示把相應的路徑填上, 并且最后 3項一定要按固定格式填寫，確認都無誤后點

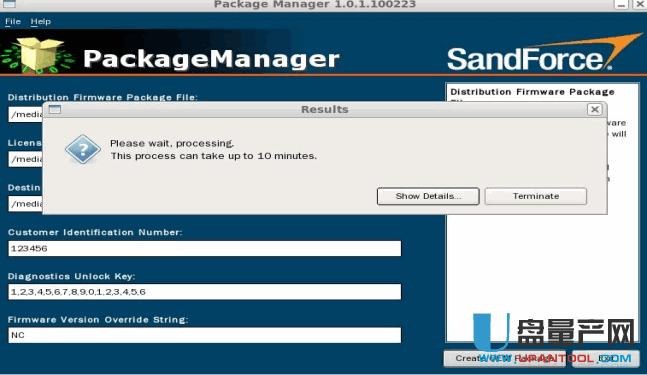

                “Create OEM Package ”按鈕，就會 mpt  目錄下生成對應的配置文件和對應的 .mpt  文件;
SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列


            3.  修改配置文件
                 生成配置文件以后，用戶可以選擇性的修改對應的配置文件;修改配置文件的方法如
                下:

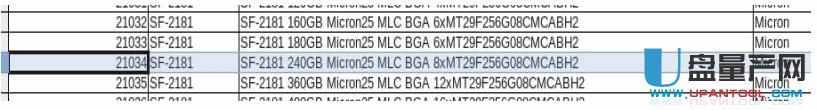

                1).首先根據Sandforce  芯片型號，FLASH  型號,    開卡SSD 容量，開卡通道 FLASH 支持
                列表中找到對應ID .如
SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列

                2).  修改配置信息
                 ./SF_ConfigurationManager

                會彈出如下窗口
SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列

             3 ）.通 前面的ID 我們去打開對應的ID 配置文件;
SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列
SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列

            4).然后再修改對應要修改的信息。假如我已把相應的配置信息已配置好;
            然后點save as  保存為自己定義的一個名字;
            我現 保存
            /media/linux_swap/ssd/mpt/ FW_SF-2000_ MP_3-3-2_Client--123456/Configuration_ Files/SANDF
             ORCE/20034.123456.driveconfig

            注意：一定要記住自己保存的名字，后面會用;

            4. 燒錄firmware
               燒錄firmware 之前需要做一件事情，就是尋找對應sandfore 的設備標簽;
               方法如下 root 權限下輸入lsscsi，如果你的板子OK 的話就對找到對應的標簽,
SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列

            如果是剛插上的硬盤可以先等一下，輸入rescan-scsi-bus.sh ,掃描一下所有
            的csi 總線設備。然后再輸入lsscsi 看能否找到。如果找不到就需要你們查找
            SSD 硬盤的問題;

            在以上都OK 的情況下就可以執行SF_Genesis - PROCESS_SSD 工具.
            詳細的Genesis  參數講解請看相關的Genesis 文檔，我  里就不闡述了,請按以下格式填寫;

            SF_Genesis -PROCESS_SSD 設備標簽 mfp 文件 driverconfig 文件 12345 www_ 123 log=

               紅色部份需要用戶指定的;
SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列

                   ./SF_Genesis                           -PROCESS_SSD                          4:0:0:0

                   media/linux_swap/ssd/mpt/FW_SF-2000_MP_3-3-2_Client--123456/FW_SF-2000_MP_3-3-2_Client.123456.mfp

                   /media/linux_swap/ssd/mpt/FW_SF-2000_MP_3-3-2_Client--123456/Configuration_Files/SANDFORCE/20034.123456.d

                   riveconfig                                               12345               www_123

                   log=/media/linux_swap/ssd/mpt/FW_SF-2000_MP_3-3-2_Client--123456/Configuration_Files/SANDFORCE/sfd2210_22

                   034_200G.log
SandForce SF2281主控ssd開卡教程—適用于所有SF-2000系列
開卡成功的界面如上圖。
               注意:
               1.以上先用最新的Genesis 工具開卡，如果不行再換老版本的工具再試;（尤其是用新工具燒 寫老版本的FW），
               2.另外 開卡失敗一次后再重新開卡，或者開卡提示fore download fail 時， SSD 上電之前先把GPIO1 和WP0 引腳短接，系統上電后斷開 兩個引腳，然后再重新開卡.
               3.對于 開卡的時候Flash test 沒有通 ，可以到下面這個表中去查，確定壞的Flash 板子 上的位置，然后再重新焊接或重新更換一個新的Flash 。
               4. SF2000 壞塊FLASH 查詢文檔  SF-2100_2200_ Flash_ Device_ Mapping_v1.0.xlsx
               5.  另外如果量產時，可以用 SF_GenesisDashboard 這個軟件來燒寫，這個可以對多個 SSD 同時燒寫。要設置的參數和之前用命令一樣。
