網線水晶頭接法圖解(8芯網線水晶頭接法圖解圖文教程)

發布時間:2022-06-29 文章來源:xp下載站 瀏覽:

軟件是一系列按照特定順序組織的計算機數據和指令的集合。一般來講軟件被劃分為編程語言、系統軟件、應用軟件和介于這兩者之間的中間件。硬件是“計算機硬件”的簡稱。與“軟件”相對,電子計算機系統中所有實體部件和設備的統稱。
網線水晶頭接法圖解(8芯網線水晶頭接法圖解教程)
網線水晶頭接法看著比較復雜,但是只要你記住了他們的順序,那么操作起來也是比較簡單的,那么按照教程的簡單方法去操作,也能輕松的制作一條網線。這個在網吧里用的比較普遍,家庭用戶也是用的到的,當寬帶網線遭到損壞或折斷,那么你對這些網線如何連接的?

操作步驟:

網線水晶頭接法圖解(8芯網線水晶頭接法圖解教程)

  一般來說,網線水晶頭接法主要有兩種,一種是平行線接法,另一種是交叉線接法。下面具體來講解下這兩種接法的詳細步驟。
必備工具: 壓線鉗,水晶頭,網線
網線水晶頭接法圖解(8芯網線水晶頭接法圖解教程)

  平行線接法

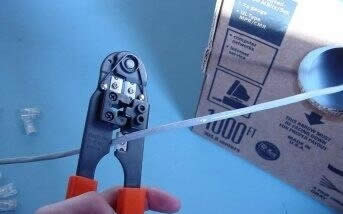

1、用雙絞線網線鉗把五類雙絞線的一端剪齊(最好先剪一段符合布線長度要求的 網線),然后把剪齊的一端插入到網線鉗用于剝線的缺口中。注意網線不能彎, 直插進去,直到頂住網線鉗后面的擋位,稍微握緊壓線鉗慢慢旋轉一圈。
網線水晶頭接法圖解(8芯網線水晶頭接法圖解教程)

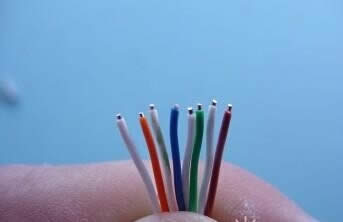

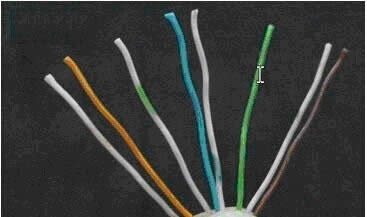

  2、剝除外包皮即可見到雙絞線的 4 對 8 條芯線,并且可以看到每對的顏色都不同。先把 4 對芯線一字并排排列,然后再把每對芯線分開,并按從左到右:白橙、橙、 白綠、藍、白藍、綠、白棕、棕的順序排列(這種排列稱為 568B 排序)。然后 用網線鉗垂直于芯線排列方向剪齊。

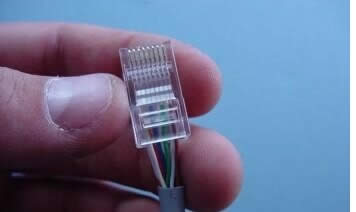

3、左手水平握住水晶頭,然后把剪齊、并列排列的 8 條芯線對準水晶頭開口并排 插入水晶頭中,注意一定要使各條芯線都插到水晶頭的底部,不能彎曲。
網線水晶頭接法圖解(8芯網線水晶頭接法圖解教程)

  4、確認所有芯線都插到水晶頭底部后,即可將插入網線的水晶頭直接放入網線 鉗壓線缺口中。水晶頭放好后即可壓下網線鉗手柄,一定要使勁,使水晶頭的插 針都能插入到網線芯線之中,與之接觸良好。
交叉線接法
交叉線 主要適用于 ADSL MODEM 和集線器 HUB 的連接,以及兩臺計算機直接通過 網卡相互連接。有些朋友想將家里的兩臺 PC 連接起來組成一個小局域網,還有 ADSL MODEM 和 HUB 的連接,都屬于這一情況。
交叉線接法和直通線接法的基本步驟是一樣的,不同的就是芯線的排列規則了,并且兩個頭的排列規則也不一樣。主要有兩種排序:568A標準和568B標準(綠橙換位)。即:
568A 標準: 白綠,綠,白橙,藍,白藍,橙,白棕,棕
568B 標準: 白橙,橙,白綠,藍,白藍,綠,白棕,棕
網線水晶頭接法圖解(8芯網線水晶頭接法圖解教程)

  交叉線接法即一端是 568A 標準, 另一端是 568B 標準。 做水晶頭時,使水晶頭的彈片朝外,入線口朝下,從左到右,遵循上面的線序,充分插入線(以在水晶頭的頂部看到雙絞線的銅心為標準),然后用壓線鉗夾緊就成功了。
測試是否接好: 兩端都做好水晶頭后可以用網線測試儀進行測試,如果測試儀上 8 個指示燈都依 次為綠色閃過,證明網線制作成功。如果出現任何一個燈為紅燈或黃燈,都證明存在斷路或都接觸不良現象。
